Allgemein #

IPRO-PASKAL 3D-Erlebnisrefraktion ist ein System, das die gesamte monokulare Refraktion unter binokularen Bedingungen ermöglicht. Der Kunde sieht während der Refraktion getrennte Bilder für das rechte und linke Auge. Die Trennung erfolgt im Phoropter und in der Messbrille über spezielle Filter. Zur Sehzeichendarstellung wird ein 3D-Monitor verwendet, der die Bilder zeilenweise durch zirkulare Polarisation trennt.

Bei der PASKAL 3D-Erlebnisrefraktion handelt es sich um ein Refraktionssystem, das im Jahre 2014 von der IPRO GmbH veröffentlicht wurde. Der Unterschied zur bisherigen Refraktion besteht hauptsächlich in der binokularen Messung während des gesamten Refraktionsablaufs. Dies wird durch zirkular polarisierte Filter ermöglicht, welche dauerhaft vor den Augen des Probanden verbleiben. Die Darstellung der Sehzeichen findet auf einem 3D-Monitor statt, der im Refraktionsraum an der Wand befestigt wird. Neben der mitgelieferten Standardtestreihe hat der Anwender die Möglichkeit, sich eigene Reihen aus den über 80 enthaltenen Sehtesten anzulegen.

Voraussetzungen #

Die Softwarelösung PASKAL 3D besteht aus mehreren Komponenten, welche zusammen ein System zur monokularen Refraktion unter binokularen Bedingungen ergeben. Folgende Voraussetzungen müssen gegeben sein, um die Refraktion durchführen zu können:

  • Messbrille oder Phoropter mit zirkular polarisierenden Filtern.
  • 3D-Bildschirm mit einer Bildschirmdiagonale von mindestens 32″ und mit einer kardanischen Wandhalterung befestigt.
  • Mit dem 3D-Bildschirm verbundenes Apple TV.
  • Apple iPad und Apple TV mit PASKAL 3D-App.
  • Internetfähiges WLAN für regelmäßige Updates.

Bei der Einrichtung und Verknüpfung der einzelnen Komponenten hilft Ihnen gerne Ihr IPRO-Berater. Die Montage der Hardware muss allerdings selbst oder von Fachpersonal durchgeführt werden.

Vorbereitung der Installation #

Bevor Sie mit der Installation beginnen sollten Sie überprüfen, ob Ihnen alle notwendigen Unterlagen und Hardwarevoraussetzungen bereitliegen.

Hier haben wir eine Checkliste für Sie zusammengestellt:

  • Ihre Apple ID mit Passwort
  • die PASKAL 3D Zugangsdaten (Benutzername und Passwort – diese erhalten Sie nach Kauf durch Ihren Berater)
  • iPad
  • Apple TV
  • TV – Gerät mit zirkularer Polarisation
  • HDMI – Kabel
  • WLAN Router
  • Passwort für Ihr WLAN Netzwerk
  • Internetverbindung

Detailinformationen zur Hardware #

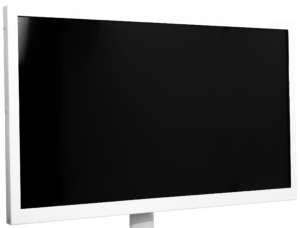

Passiver 3D-Monitor mit zirkularer Polarisation und HDMI-Anschluss, Größe abhängig von der Refraktionsentfernung.



Wandhalterung Vogel’s BASE oder vergleichbare Wandhalterung mit entsprechender VESA-Norm abhängig vom Fernsehgerät.




Übertragungsbox Apple TV 4



Apple iPad mit iOS 12 oder höher.



WLAN-Router



Detailinformationen zur Hardware #

1. Apple iPad

Voraussetzungen:

  • Apple iPad mit Apple iOS 12 oder höher.
  • Apple iPhone ist nicht geeignet.
  • Tablets mit anderen Betriebssystemen, Smartphones oder eBookreader sind nicht geeignet.

2. Apple TV

Voraussetzungen:

  • Apple TV (4. Generation) oder Apple TV 4K

3. HDMI – Kabel

Zur Verbindung des Apple TV mit dem 3D-Monitor wird ein HDMI-Kabel benötigt. Das Standard-Stromkabel des Apple TVs ist ca. 1,75 Meter lang. Daher empfehlen wir ein HDMI-Kabel mit 2 Meter Länge.

4. 3D-Monitor

Voraussetzungen:

  • Passiv 3D: Bei der passiven 3D-Technologie wird der 3D-Effekt durch zeilenweise zirkulare Polarisation erreicht. Nur diese wird von der IPRO-PASKAL 3D-Erlebnisrefraktion unterstützt.
  • HDMI-Eingang.
  • Bildschirmdiagonale zwischen 24″ und 49“, Auflösung Full HD und 4K.
  • Bildschirmdiagonale, Refraktionsabstand und ggf. Spiegelgröße müssen zueinander passen.

5. Wandbefestigung

Im Falle einer Befestigung des 3D-Monitors an die Wand ist eine sogenannte VESA-Halterung notwendig, die es ermöglicht, den Bildschirm in alle Richtungen auszurichten (kardanische Befestigung). Im IPRO-TV-Angebot ist diese Halterung enthalten. Die Wand muss natürlich entsprechend stabil sein. Die VESA-Adapter-Anbringung sollte ungefähr in Augenhöhe des Probanden erfolgen.

6. Spiegel

Der empfohlene Abstand zwischen 3D-Monitor und Proband beträgt 4 bis 6 Meter. Die bekannten Refraktionsgerätehersteller bieten Spiegel an, womit sich der empfohlene Abstand auch in kürzeren Räumen erreichen lässt.

Der Spiegel muss so gewählt werden, dass seine Breite größer als die Hälfte der Breite des Monitors ist. Ein 32″/42″ Monitor im Format 16:9 (Breite zu Höhe) hat eine Breite von 70/90 cm. Also sollte der Spiegel 35/45 cm breit sein. Im Praxistest hat sich gezeigt, dass auch ein 30 x 30 cm Spiegel vernünftig funktioniert, wenn der Monitor mehr als einen halben Meter entfernt hinter dem Kopf des Probanden platziert wird.

7. Polarisationsfilter

Für die IPRO-PASKAL 3D-Erlebnisrefraktion werden zirkular polarisierende Filter benötigt.

Für die Messbrille:

  • Topcon und Essilor bieten für die eigenen Messbrillen zirkular polarisierte Filter an.
  • Messbrille INAMI und UB4, UB5 und UB6: Oculus bietet Messgläser an.

Für den Phoropter:

  • Huvitz-Phoropter: kann mit zirkular polarisierenden Filtern umgerüstet werden.
  • AO-Phoropter: kann mit zirkular polarisierenden Filtern umgerüstet werden.
  • Topcon CV 5000-Phoropter: Die Baureihen CV 5000XP, CV 5000PRO, CV 5000S sind bereits mit zirkular polarisierenden Filtern ausgerüstet. Beim CV 5000 (ohne Zusatzbezeichnung) sind linear polarisierende Filter eingebaut, die auf zirkulare Polarisation umgerüstet werden können. Wird bei der Bestellung angegeben, dass mit PASKAL 3D gearbeitet wird, werden gleich die richtigen Filter eingebaut. Ältere Modelle wie der CV 3000 können nicht umgerüstet werden.
  • Reichert-Schwind-Visusstar: ist AO Type und wird von der Deutschen Augenoptik AG mit zirkular polarisierenden Filtern umgerüstet.
  • Bon Optik: Im DR-900 sind serienmäßig sowohl die herkömmlichen linearen Polarisationsfilter integriert, als auch die zirkularen Polarisationsfilter.
  • Optik Service Nord (Herr Münzinger) rüstet verschiedene Phoropter auf Anfrage um.

8. WLAN – Router

Das Apple iPad und das Apple TV benötigen am besten einen Internetzugriff über WLAN im Refraktionsraum, um die Verbindung mit unserem Lizenzserver aufrechtzuerhalten und nötige Updates laden zu können.

In Ihrem Refraktionsraum muss ein internetfähiges WLAN für regelmäßige Updates zur Verfügung stehen. Beide Geräte müssen sich im gleichen Netzwerk befinden. Bitte sorgen Sie für ein entsprechend leistungsfähiges WLAN. Nach unseren Erfahrungen reicht dafür ein modernes WLAN (IEEE 802.11n oder IEEE 802.11ac) aus. Die Geschwindigkeit ist aber auch davon abhängig, wie viele Endgeräte das WLAN nutzen.



Service und Schulung #

Einrichtung durch Ihren IPRO-Berater

Der IPRO-Berater übernimmt die Konzeption und Vorbereitung des WLANs, die Installation der Software  auf Ihrem Apple iPad und dem Apple TV, die Bildeinstellungen am TV und die Einrichtung der Verbindung mit dem 3D-Monitor.

Er weist Sie in die Handhabung von Software und Monitor ein und hilft Ihnen bei der Anpassung an die örtlichen Gegebenheiten (Entfernung, Bildgröße, Umlenkspiegel, etc.). Bitte haben Sie Verständnis dafür, dass Montagearbeiten wie das Anbringen von Spiegel und Monitor oder die Verkabelung nicht von IPRO angeboten werden können.

Bei der Dienstleistung der IPRO-Berater handelt es sich um einen optionalen und kostenpflichtigen Service.

Einweisung in die Refraktionstechniken mit der IPRO-PASKAL 3D-Erlebnisrefraktion

Ein Termin für eine Einweisung durch Dieter Kalder oder Fritz Paßmann können Sie buchen:

  • Die Einweisung ist kostenpflichtig und hängt vom gewünschten Umfang ab. Dieter Kalder oder Fritz Paßmann werden sich zur Terminabsprache mit Ihnen in Verbindung setzen.
  • Alternativ bietet die WVAO in regelmäßigen Abständen Seminare mit Dieter Kalder oder Fritz Paßmann zu verschiedenen Themen an. Weitere Informationen finden Sie über die WVAO.

Einrichten einer Apple ID #

Apple bietet umfangreiche Handbücher zu Ihren Produkten an. Sie können diese über den folgenden Link erreichen: https://support.apple.com/de_DE/manuals

In den weiteren Abschnitten haben wir die wichtigsten Informationen auszugsweise für Sie zusammengefasst.

Bevor sie sie das iPad in Betrieb nehmen benötigen sie eine Apple ID, um Applikationen auf das iPad laden zu können. Es gibt verschiedene Möglichkeiten eine Apple ID zu erstellen:

Sie können Ihre Apple-ID erstellen, während Sie ein neues Gerät einrichten oder sich zum ersten Mal bei iTunes oder iCloud anmelden. Sie können auch die Apple-ID-Accountseite aufrufen und „Deine Apple-ID erstellen“ auswählen.

Voraussetzungen:

  • Eine gültige E-Mail-Adresse, die als Ihr Apple-ID-Benutzername dient.
  • Ein sicheres Passwort
  • Ihr Geburtsdatum
  • Drei Sicherheitsfragen und Antworten zur Überprüfung Ihrer Identität und eine E-Mail-Adresse zur Wiederherstellung, wenn Sie die Zwei-Faktor-Authentifizierung nicht verwenden. Mit diesen Daten können Sie auch Ihr Passwort zurücksetzen.

Beim ersten Starten Ihres iPads oder Apple TV´s werden Sie automatisch nach Ihrer Apple ID gefragt. Geben Sie Ihre ID an der entsprechenden Stelle ein und bestätigen Sie diese auf Nachfrage mit Ihrem Passwort. Dadurch sind die Geräte mit Ihrer Apple ID verknüpft und gekaufte Inhalte (Apps) stehen Ihnen auf jedem Gerät zur Verfügung.
Durch diese Vorgehensweise ist sichergestellt, dass Ihnen die App „PASKAL 3D Erlebnisrefraktion“ nach Kauf sowohl auf dem iPad, als auch auf dem Apple TV zur Installation zur Verfügung steht.

Apple iPad einrichten #

Apple bietet umfangreiche Handbücher zu Ihren Produkten an. Sie können diese über den folgenden Link erreichen: https://support.apple.com/de_DE/manuals

In den weiteren Abschnitten beschreiben wir lediglich die relevanten Informationen für die Installation der PASKAL 3D Erlebnisrefraktion.

iPad mit dem Netzwerk verbinden #

  • Um das iPad mit dem Internet zu verbinden Wählen Sie „Einstellungen“ > „WLAN“, und vergewissern Sie sich, dass WLAN aktiviert ist.
  • Tippen Sie auf den Namen des WLAN-Netzwerks, mit dem Sie Ihr Gerät verbinden möchten.
  • Geben Sie gegebenenfalls das Passwort für das WLAN-Netzwerk ein, und tippen Sie anschließend auf „Verbinden“. Wenn „Verbinden“ nicht angetippt werden kann, ist das eingegebene Passwort falsch.
  • Sobald die Netzwerkverbindung hergestellt ist, wird neben dem Netzwerk ein Häkchen und oben links auf Ihrem Bildschirm das WLAN-Symbol angezeigt.

empfohlene iPad Einstellungen #

Automatische Sperre aus

Damit die Verbindung zwischen dem Apple TV und dem iPad nicht bei jeder Refraktion neu aufgebaut werden muss, wird die automatische Sperre ausgeschaltet. Auf dem iPad unter „Einstellungen“ findet man mittig links das Feld „Anzeige & Helligkeit“. Nach dem Anklicken auf der rechten Seite die „Automatische Sperre“ mit einem Häkchen auf „Nie“ setzen.

Apple TV einrichten #

Apple bietet umfangreiche Handbücher zu Ihren Produkten an. Sie können diese über den folgenden Link erreichen: https://support.apple.com/de_DE/manuals

In den weiteren Abschnitten haben wir die wichtigsten Informationen auszugsweise für Sie zusammengefasst.

Apple TV mit dem Stromnetz und TV Geräte verbinden

Apple TV auspacken, Stromkabel auf der Rückseite anschließen und mit dem Stromnetz verbinden. Das mitgelieferte HDMI-Kabel in die passende Buchse am Apple TV stecken:

Das andere Ende des HDMI-Kabels mit dem 3D-Monitor verbinden. Die Anschlüsse dafür befinden sich links (von vorne betrachtet) seitlich am Gerät. Der Stecker kann in HDMI1, HDMI2 oder HDMI3 eingesteckt werden.

Apple TV Einstellungen

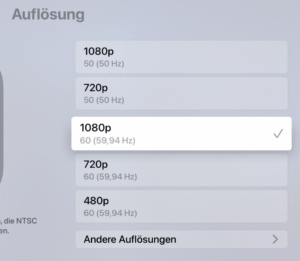

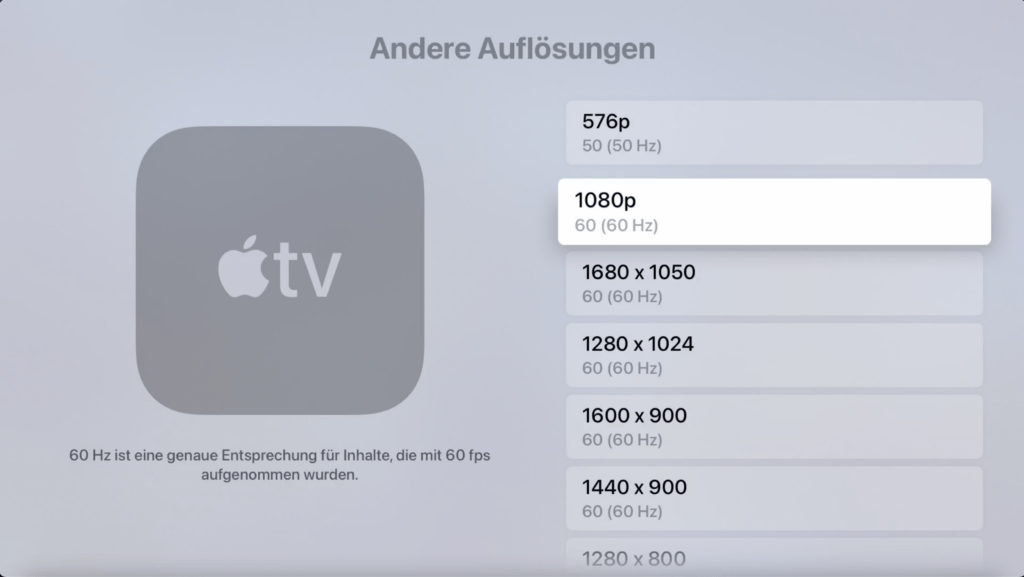

Sollte auf dem 3D-Monitor nicht automatisch der Startbildschirm des Apple TVs erscheinen, nehmen Sie bitte die Fernbedienung des 3D-Monitors zur Hand. Dort können Sie den HDMI-Anschluss manuell auswählen. Sobald der Startbildschirm des Apple TVs erscheint, nehmen Sie die Apple-Fernbedienung zur Hand, um die Einstellungen durchführen zu können:

Apple TV mit dem Netzwerk verbinden #

  • Wählen Sie den folgenden Ablauf, um das Apple TV im Netzwerk anzumelden:
    Netzwerk → WLAN.
  • Dort werden alle verfügbaren Netze angezeigt. Bitte wählen Sie das entsprechende Netz aus. Eventuell ist eine Passworteingabe nötig, welche ebenfalls mit der Apple-Fernbedienung durchgeführt wird. Sobald die Verbindung zum Netzwerk hergestellt ist, wählen Sie „OK“.
  • Sollte keine Verbindung zustande kommen, achten Sie bitte auf die Beschreibung unterhalb der Fehlermeldung. Meist handelt es sich um ein falsch eingegebenes Passwort oder um eine zu schwache WLAN-Verbindung.
  • Anschließend kehren Sie zur Startseite der Einstellungen zurück, indem Sie zwei Mal die Taste „MENU“ betätigen.
  • Alternativ könne sie auch ein Netzwerkkabel (LAN-Kabel) verwenden welches sie einfach auf der einen Seite des Netzwerkkabels in die Rückseite des Apple TV´s in den passenden Anschluss stecken und auf der anderen Seite in ihren WLAN-Router.

empfohlene Apple TV Einstellungen #

Ruhezustand aus

Unter „Allgemein → Ruhezustand aktivieren nach“ setzen Sie die Option auf „Nie“, damit sich das Apple TV nicht selbstständig ausschaltet. Über die Taste „MENU“ kommen Sie wieder zurück auf die Startseite der Einstellungen.

Bildschirmschoner aus

Bitte wählen Sie „Allgemein → Bildschirmschoner → Starten nach“ und setzen auch hier die Option auf „Nie“.

Inbetriebnahme #

Zur Durchführung der Refraktion mit PASKAL 3D wird außer der Softwarelösung selbst noch einige Hardware benötigt. Das Programm wurde als App für das Apple iPad und für das Apple TV entwickelt. Das Apple iPad wird drahtlos mit dem Apple TV per Bluetooth verbunden, ein internetfähiges WLAN sollte für regelmäßige Updates ebenfalls zur Verfügung stehen. Die genauen Voraussetzungen werden hier beschrieben.

Die folgende Grafik greift das Zusammenspiel der Komponenten auf und zeigt die Verbindungen zwischen den einzelnen Geräten an:

(Die Abildung zeigt ein zweites verbundenes iPad. Dieses ist nur für das AddOn Modul PASKAL N nötig)



Überblick #

Die Installation der Softwarelösung wird in zwei Schritten realisiert. Im ersten Schritt wird die IPRO-PASKAL 3D-Erlebnisrefraktion auf dem Apple iPad und dem Apple TV über den App Store installiert. Die App beinhaltet bereits alle Konfigurationsmöglichkeiten und erste Sehteste. So kann die 3D-Funktionalität vor Ort im Refraktionsraum getestet werden.

Im zweiten Schritt werden alle Sehteste und die Konfiguration eigener Testreihen freigeschaltet. Dafür müssen Sie die Lizenz registrieren. Die ausführliche Beschreibung dafür finden Sie hier.

Wie alle Apple-Apps muss IPRO-PASKAL 3D-Erlebnisrefraktion vom Apple App Store geladen werden. Mit dem Erwerb der IPRO-PASKAL 3D-Erlebnisrefraktion erhalten Sie eine Gutschrift für die IPRO-PASKAL 3D-App aus dem App Store und den Aktivierungscode für die Sehteste und den vollen Funktionsumfang der IPRO-PASKAL 3D-Erlebnisrefraktion.

Die Zugangskennung und das Passwort erhalten Sie von Ihrem IPRO-Berater bei der Auslieferung.

Installieren der PASKAL 3D-App #

Am Apple TV muss die gleiche Apple ID wie am iPad verwendet werden, damit die PASKAL 3D-App nicht doppelt bezahlt werden muss:

iPad

Um die PASKAL 3D-App herunterzuladen, öffnen Sie auf dem Apple iPad den App Store und geben im Suchfeld „PASKAL 3D“ ein.

Um die App für 23,99 € zu erwerben, tippen Sie diese an und kaufen Sie über den blauen Button rechts neben dem App-Icon. Der Kaufpreis wird beim Erwerb der Lizenz für die Sehteste erstattet. Sobald der Download und die Installation abgeschlossen sind, erscheint das Icon von PASKAL 3D auf dem Home-Bildschirm des iPads.

Apple TV

Auf der Startseite des Apple TVs gibt wählt man „App Store“. Dort suchen sie in den „gekauften Artikeln“ nach „PASKAL 3D“. Haben Sie zuvor die App am iPad gekauft und verwenden Sie auf beiden Geräten dieselbe Apple ID können Sie die App direkt installieren.

Nach der App-Installation erscheint diese auf der Startseite zur Auswahl. Die App wird zur Kontrolle geöffnet. Zu sehen ist das PASKAL 3D-Startbild mit einem Button „Starte Tests“. Dieser verschwindet, sobald die PASKAL 3D-Lizenz vom iPad auf das Apple TV übertragen wurde.

Registrierung und Freischaltung #

Zur Freischaltung aller Teste benötigt man die IPRO-Zugangsdaten, die man nach dem Erwerb der PASKAL 3D-Lizenz erhalten hat. Nachfolgend ist der Registrierungsprozess Schritt für Schritt beschrieben.

Sobald die Freischaltung erfolgreich abgeschlossen wurde, kann die App in vollem Umfang genutzt zu werden.

  1. Öffnen Sie durch Streichen von oben nach unten auf der Apple TV-Fernbedienung das Menü des Apple TVs und navigieren Sie zu „Registrierung“.

  2. Navigieren Sie zum „Benutzername“ und drücken Sie einmal kurz auf die Touchfläche der ATV-Fernbedienung.
  3. Es öffnet sich ein Eingabefeld. Geben Sie hier Ihren Benutzernamen ein.
  4. Bestätigen Sie Ihre Eingabe, indem Sie auf „Weiter“ navigieren und einmal kurz auf die Touchfläche der ATV Fernbedienung drücken.
  5. Es öffnet sich das Eingabefeld für das Passwort. Geben Sie dies ebenfalls ein und bestätigen Sie es durch Klicken auf „Fertig“.
  6. Sie sehen nun Einträge in Benutzernamen und Passwort. Navigieren Sie auf „Registrieren“ und starten Sie die Registrierung durch ein kurzes Drücken auf die Touchfläche der ATV- Fernbedienung.
  7. Sie erhalten sofort eine Rückmeldung, ob die Registrierung erfolgreich war.
  8. Bestätigen Sie durch Klicken auf „OK“.
  9. Schließen Sie das Menü des Apple TVs durch Streichen nach oben.
  10. Schließen Sie die Apple TV-App komplett und starten Sie diese neu.

Anmerkung: Falls die Registrierung nicht erfolgreich war, erhalten Sie durch Fehlercodes nützliche Hinweise für den Grund. Beispielsweise „keine freie Lizenz für Kundennummer XY vorhanden.

    PASKAL 3D Erlebnisrefraktion - Grundlagen #

    In diesem Abschnitt werden die grundlegenden Funktionen der PASKAL 3D Erlebnisrefraktion App beschrieben.

    Starten der Anwendung #

    Starten der App am Apple TV #

    Navigieren Sie mittels Apple TV Fernbedienung innerhalb des Menüs auf die entsprechende App und öffnen Sie diese durch Drücken auf die Touchfläche der Apple TV Fernbedienung.



    Starten der App auf dem iPad #

    Auf dem iPad:
    Tippen Sie einfach auf das App Icon

    Schließen der Anwendung #

    Schließen der App am Apple TV #

    1. Ausgangssituation ist die geöffnete App
    2. Führen Sie einen Doppelklick auf das Monitorsymbol der Apple TV Fernbedienung durch

    3. Navigieren Sie auf der Touchfläche der Apple TV Fernbedienung nach rechts / links, um die App auszuwählen, die Sie schließen möchten. Streichen Sie dann über die Touchfläche nach oben, um die App zu schließen.

      Sie sehen das Menü nach wie vor verkleinert.
    4. Drücken Sie die Menu Taste auf der Apple TV Fernbedienung, um wieder in das normale Menü zu gelangen


    Schließen der App auf dem iPad #

    1. Ausgangssituation ist die geöffnete App
    2. Streichen Sie von der unteren Bildschirmmitte aus nach oben bis etwa zur Mitte des Bildschirms und lassen dann los

      Alle geöffneten Apps werden verkleinert dargestellt.
    3. Tippen Sie auf die App die Sie schließen möchten und ziehen Sie diese in Richtung oberer Bildschirmrand hinaus.
    4. Um zurück zum Startbildschirm zu gelangen tippen Sie auf eine beliebige andere Stelle des Bildschirms (nicht auf eine verkleinerte App)

    iPad und Apple TV verbinden #

    1. Starten Sie zuerst die PASKAL 3D App am Apple TV wie im Punkt 3.1.1
      Sie sehen folgendes auf dem TV Gerät:
    2. Starten Sie dann die PASKAL 3D App auf dem iPad wie im Punkt 3.1.2
    3. Tippen Sie auf den Button „Verbindung“
    4. Die Geräte Auswahlliste öffnet sich
    5. Wählen Sie das Apple TV aus welches Sie steuern möchten
    6. Die Geräte Auswahlliste schließt sich automatisch wieder.
      Das rote Ausrufezeichen beim Button „Verbindung“ (in der Ecke rechts oben) ist verschwunden und zeigt dadurch eine aktive Verbindung an.
    7. Das System ist nun bereit eine Testreihe zu starten.
    8. Öffnen Sie die Geräteauswahl erneut, wird Ihnen das verbundene Apple TV mittels grünem Häkchen angezeigt.
    9. Statusanzeige und weitere Funktionen:
    Kein Apple TV verbunden
    Apple TV verbunden > System bereit zum Start
    Verbindung zu ausgewählten Apple TV trennen
    Verbindung neu starten (das zuletzt verbundene Gerät wird gesucht)



    Testreihe starten #

    1. Verbinden Sie die Geräte wie unter Punkt 3.3
    2. Die Standard – Testreihe ist vorausgewählt. Dies erkennen Sie am blau eingefärbten Button.
    3. Drücken Sie den Button „Start“, um die Testreihe zu starten
    4. Auf dem TV Gerät sehen Sie den Startbildschirm mit individuellem Begrüßungstext.

    Testreihe zu Favoriten hinzufügen #

    Die ersten vier Testreihen werden automatisch als Schnellwahlbutton dem Startbildschirm hinzugefügt. (siehe Abbildung)

    Grundsätzlich können Sie beliebig viele eigene Testreihen anlegen. Die Reihenfolge der Testreihen können Sie verändern und dadurch Ihre Favoriten festlegen. Gehen Sie dafür folgendermaßen vor:

    1. Öffnen Sie die Reihenauswahl


      Die Testreihen, die auf dem Startbildschirm für die Schnellauswahl zur Verfügung stehen sind blau hinterlegt.
    2. Um eine Testreihe zum Favoriten zu machen tippen und halten Sie das Icon mit den drei Strichen rechts, und ziehen die Reihe an die gewünschte Position.
    3. Um die Reihenauswahl wieder zu schließen tippen Sie auf eine beliebige Stelle außerhalb der Liste.
    4. Der Schnellwahlbutton ist nun mit der neuen Testreihe belegt. Tippen Sie auf diesen Button und im Anschluss auf den Play Button, um die Reihe zu starten (Es muss ein Apple TV verbunden sein damit die Reihe erfolgreich gestartet werden kann).

    Beschreibung der Nutzeroberfläche #

    Das Menü (Apple TV) #

    Info #

    Die Geräteinformationen sind vor allem im Support Fall wichtig. Nachfolgend wird beschrieben, wie Sie die Geräteninformatioen direkt am Apple TV aufrufen. Eine Verbindung zum iPad ist nicht nötig.

    Öffnen des Menüs am Apple TV:
    Durch Streichen auf der Touch- Fläche der Apple TV-Fernbedienung von oben nach unten wird das Menü am Apple TV geöffnet:


    Man befindet sich automatisch in der Info (das sehen Sie in der obersten Zeile des neuen Menüs). Hier werden die Geräteinformationen des Apple TVs angezeigt. Ist ein iPad mit dem ATV verbunden, wird dieses mit seinem Namen ebenfalls angezeigt.

    Verbindung #

    Grundlage für eine funktionierendes PASKAL 3D System ist die Kommunikation zwischen iPad und Apple TV. Es gibt zwei zur Verfügung stehende Verbindungstechniken:

    • Bluetooth
    • Mehrgeräte Modus

    Mehrgeräte Modus ist die Standardeinstellung und für die Nutzung des Moduls PASKAL N zwingend erforderlich.

    Nachfolgend wird beschrieben wie Sie die Verbindung für den Mehrgeräte-Betrieb richtig einstellen und die PASKAL 3D-Erlebnisrefraktion starten.

    1. Vergeben sie jedem Ihrer Geräte einen eindeutigen Namen – dies erleichtert die Zuordnung.
      Am iPad finden Sie diese Funktion unter:
      Einstellungen > Allgemein > Info > Name
      Am Apple TV finden Sie diese Funktion unter:
      Einstellungen > Allgemein > Info > Name
    2. Öffnen Sie die App „PASKAL 3D-Erlebnisrefraktion“ am Apple TV.
    3. Streichen Sie auf Ihrer Apple TV-Fernbedienung von oben nach unten.
    4. Am Apple TV öffnet sich ein Menü.
    5. Navigieren Sie mit Ihrer Apple TV-Fernbedienung zu „Verbindung“.
    6. Wählen Sie „Mehrgeräte Modus“:
      a)  Durch kurzes Drücken auf die Touch-Fläche der Apple TV-Fernbedienung können Sie zwischen EIN und AUS wählen.
      b)  Wählen Sie EIN.
    7. Schließen Sie das Apple TV-Menü durch Streichen auf der Apple TV-Fernbedienung nach oben.
    8. Öffnen Sie die App „PASKAL 3D-Erlebnisrefraktion“ am iPad.
    9. Wählen Sie Einstellungen > Grundeinstellungen und scrollen sie nach unten bis Sie den Punkt „Mehrgeräte Modus“ erreichen.
    10. Aktivieren Sie „Mehrgeräte Modus“ (Schalter auf grün).
    11. Gehen Sie zurück zum Startbildschirm.

       PRAXISTIPP

      Starten Sie beide Apps neu nachdem Sie Änderungen an den Verbindungseinstellungen vorgenommen haben.

      Nachfolgend werden die weiteren Funktion im Bereich „Verbindung“ beschrieben.

      Abgesicherte Verbindung“ ist eine neue Sicherheitsstufe innerhalb der Verbindung. Ist diese Funktion EIN, fragt das Apple TV noch einmal explizit nach, ob sich dieses iPad auch wirklich mit dem ATV verbinden darf. Durch diese Funktion kann eine unerwünschte „Fremdsteuerung“ durch ein Ihnen unbekanntes iPad verhindert werden.
      Bitte nutzen Sie diese Funktion nur, wenn Sie wirklich Probleme mit Dritten haben.Standardeinstellungen zurücksetzen“ setzt die Einstellungen wieder auf Standardwerte zurück. Diese sind: Mehrgeräte Modus aus, Secure Connection aus. Zudem „vergisst“ das ATV welchen iPads es das Recht „immer erlauben“ oder „nie erlauben“ vergeben hat.

      Durch „Verbindung neu starten“ wird die Verbindung zwischen iPad und ATV erneuert. Diese Funktion hilft auch, wenn ein iPad verbunden ist, welches sich zum Beispiel gar nicht mehr im Raum befindet.

      Registrierung #

      Alle relevanten Informationen zur Registrierung finden Sie hier:
      Registrierung und Freischaltung

      Das Menü (iPad) #

      # 1 Button „Einstellungen“

      • Öffnet „Einstellungen“
        > hier können Einstellungen vorgenommen bzw. Informationen für folgende Unterpunkte eingesehen werden:
        – Grundeinstellungen
        – Sicherheit
        – Tasten / Töne
        – Geräteinformationen
        – Personalisierung
        – Impressum
      # 2 Button „Testreihen konfigurieren“

      • Öffnet „Testreihen konfigurieren“
        > hier können Sie eigene Testreihen zusammenstellen, sowie Optotypenart, Startvisus und Hintergrund pro Testreihe definieren.
      # 3 Button „Personalisieren“

      • Schnellwahltaste, um einen individuellen Begrüßungstext für den Startbildschirm auf dem Monitor einzugeben
      # 4 Button „Hilfe“

      • Öffnet die Onlinehilfe (www.help.paskal3d.com)


      Der Startbildschirm #

      # 1 Button „Start“

      • Startet die ausgewählte Testreihe
      # 2 Button „Verbindung“

      • Öffnet die Geräte Auswahlliste
        > Wählen Sie hier das Apple TV aus, welches Sie steuern möchten.
      • Zeigt den Status der Verbindung an
        > das rote Ausrufezeichen zeigt an, dass kein Apple TV verbunden ist.
      # 3 Button „Reihenauswahl“

      • Öffnet die Liste mit den Testreihen
      # 4 Button „Testreihen Favoriten“

      • Zeigt die ausgewählte Favoriten Testreihe an
      # 5 Button „Favoriten hinzufügen“

      • Öffnet „eigene Testreihen konfigurieren“
        > hier können Sie eigene Testreihen zusammenstellen.
      • Sie können vier Testreihen als Favoriten festlegen
      # 6 Button „Menü“

      • Öffnet weitere Buttons mit verschiedenen Funktionen



      Einstellungen #

      Um eine korrekte Anzeige der Sehzeichen zu gewährleisten, muss die App an die Gegebenheiten des Refraktionsraumes angepasst werden. Dies lässt sich über die Einstellungen realisieren.

      Grundeinstellungen #

      Die Einstellungen, die Sie hier vornehmen sind für eine korrekte Darstellungen der Sehteste nötig. Innerhalb der Grundeinstellungen können Sie nach unten scrollen, indem Sie auf den Bildschirm tippen und ihren Finger nach oben / unten bewegen.

      1. Refraktionsentfernung in Meter
        Stellen Sie die Refraktionsentfernung über den Schieberegler ein. Tippen und halten Sie den Button während Sie ihn nach links / rechts bewegen. Die Angabe des Wertes in Metern links daneben verändert sich. Lassen Sie den Button los, wenn Sie den gewünschten Wert angezeigt bekommen. Das Speichern erfolgt automatisch.
      2. Bildschirmgröße in Zoll
        Stellen Sie hier analog wie in Punkt 1 beschrieben die Bildschirmdiagonale Ihres TV Gerätes ein.
      3. 3D Modus
        Wählen Sie durch Tippen in das entsprechende Feld den 3D Modus aus, den Sie für ihr TV Gerät nutzen möchten.

        Hinweis:
        Nicht alle TV Geräte sind für den Modus „Interlaced“ geeignet. In der Regel erhalten Sie die beste Bildtrennung mit der Einstellung Top&Bottom. Beachten Sie bitte, dass Sie mittels Fernbedienung Ihres TV Gerätes für dieses denselben 3D Modus wählen wie innerhalb der App für die Bildausgabe.
      4. Spiegelung
        Aktivieren oder deaktivieren Sie „Spiegelung“ falls Sie mit einem Spiegel arbeiten durch Tippen auf das entsprechende Icon.

        Sie können dabei separat auswählen, ob auch die Begrüßung auf dem Startbildschirm des TV Gerätes gespiegelt werden soll. Diese Einstellung ist individuell von Ihrer Ladeneinrichtung abhängig.
      5. Verbindung
        Hier können Sie wählen, welche Verbindungstechnologie Sie für die Steuerung verwenden möchten:
        Mehrgeräte Modus aktiv = Verbindung über direktes WLAN
        Mehrgeräte Modus inaktiv = Verbindung über Bluetooth. Bitte beachten Sie, dass Sie je nach Auswahl der Verbindung innerhalb der iPad Einstellungen auch die entsprechenden Funktionen aktiviert haben. Der Mehrgeräte Modus muss aktiviert sein, wenn Sie das Modul PASKAL N verwenden möchten. Zudem empfehlen wir die Aktivierung, falls Sie PASKAL 3D in zwei oder mehr Refraktionsräumen in unmittelbarer Nähe zueinander betreiben möchten. Bei Auslieferung ist der Mehrgeräte Modus aktiv.
      6. Visuskopplung
        Diese Funktion übernimmt den höchsten Visus der für das rechte Auge erreicht wurde auch für das linke Auge.
      7. Angabe des Visus
        Hier kann das Format der Visusanzeige eingestellt werden.
        Dezimal z.B. 1,0
        Snellen z.B. 20/20

      Sicherheit #

      1. Passwort für Einstellungen setzen
        Sie können die Einstellungen der Applikation durch ein Passwort schützen. Geben Sie dafür ein Passwort in das Eingabefeld ein und wiederholen Sie es im zweiten Feld. Tippen Sie auf „Passwort setzen“, um das eingegebene Passwort zu speichern. Ist ein Passwort gesetzt, erfolgt die Weiterleitung zu den Einstellungen nur durch die Eingabe des Passwortes.
      2. Passwort zurücksetzen
        Tippen Sie auf diesen Button, um das gesetzte Passwort wieder zu entfernen.
      3. Teste exportieren
        Mittels Tippen auf „Bilder exportieren“ können Sie drei vordefinierte Teste mit Ihren Einstellungen (Refraktionsentfernung, Top&Bottom, Interlaced, Monitorgröße) in die Foto-App des iPads exportieren. Zwei verschiedene Teste mit unterschiedlich großen Optotypen (Visus Test Standard 2D) und einen Test zum monokularen Abgleich unter binokularen Bedingungen (Cowen Test). Diese Bilder können mittels Bildschirmsynchronisation an das Apple TV gestreamt werden. Die Funktion stellt ein Notfall-Backup dar, falls sich die App nicht mehr bedienen lassen sollte.

      Tasten / Töne #

      1. Taste Optotypenauswahl
        Hier können Sie zwischen 2 und 4 Optotypen auswählen, die Ihnen dann später über den Button „Optotypenauswahl“ innerhalb der Steueroberfläche zur Verfügung stehen. Die möglichen Optotypen sind Buchstaben, Zahlen, Snellenhaken, Landoltringe und Kinder (als Add On erhältlich). Die ausgewählte Optotypenart ist durch ein Häkchen auf der rechten Seite markiert. Tippen sie wiederholt auf die Optotypenart, um diese aus- bzw. abzuwählen.

        #1 Button „Optotypenauswahl“ innerhalb der Steueroberfläche
      2. Tastentöne
        Wird der Button aktiviert, sind innerhalb der Steueroberfläche Tastenklicks hörbar. Dies gilt allerdings ausschließlich für die Steuerleiste auf der rechten Seite.

      Geräteinformationen #

      Hier können Sie Geräteinformationen ihres iPads und Informationen über die App einsehen.

      Falls ein Apple TV verbunden ist, können Sie hier auch Informationen über das Apple TV und die darauf installierte App sehen.

      Personalisierung #

      Hier können Sie die Ausgabeansicht des Startbildschirms auf Ihrem TV Gerät individuell gestalten.

      1. Hintergrund des Fernsehers
        Sie können das Startbild der App individuell wählen. Das Foto sollte sich innerhalb der Foto App auf ihrem iPad befinden.
        Tippen Sie auf „Hintergrund wählen“

        Es öffnet sich ein Dialog und Sie haben Zugriff auf Bilder innerhalb der Foto App Ihres iPads.

        Wählen Sie das gewünscht Bild aus. Das Speichern erfolgt automatisch.
        Um das System wieder auf den Standard zurück zu stellen tippen Sie auf „Hintergrund zurücksetzen“.
      2. Begrüßungstext
        Hier können Sie einen individuellen Begrüßungstext eingeben und die Platzierung wählen.
        Tippen Sie auf das Eingabefeld Begrüßungstext, um diesen zu bearbeiten.

        Die Tastatur öffnet sich automatisch. Geben Sie Ihren individuellen Text ein und bestätigen Sie mit der Return Taste.

        Die Speicherung und Anzeige auf dem TV Gerät erfolgt automatisch.
        Standardmäßig ist der Begrüßungstext in der Mitte positioniert.

        Um den Text oben bzw. unten zu platzieren tippen Sie einfach auf den entsprechenden Button. Die Speicherung bzw. Darstellung erfolgt automatisch.
        Platzierung oben:


        Platzierung unten:


        Hinweis:
        Wenn Sie den gesamten Begrüßungstext aus dem Eingabefeld löschen verschwindet das Textfeld auf dem TV Gerät ebenfalls ganz. Dadurch haben Sie die Möglichkeit eigene Bilder in 2D darzustellen.

      Kamerakalibrierung PASKAL 3D - Nahmodul #

      Das PASKAL 3D Modul PASKAL N verwendet die eingebaute iPad Kamera für die Messung der Entfernung. Um die Messgenauigkeit zu verbessern können Sie die Kamera kalibrieren. Eine präzise Kalibrierung funktioniert am besten mit 2 Personen. Sie benötigen zudem einen Maßstab oder ein Maßband, um die Entfernung einmalig manuell zu überprüfen. Führen Sie die Kalibrierung für jedes iPad durch, das Sie für die Nahmessung verwenden.

      1. Wählen Sie über das PASKAL Menü > Einstellungen.

      2. Wählen Sie den Punkt „Nahmessung“.


      3. Tippen Sie auf „Kalibrierung starten“.


      4. Geben Sie den Augenabstand der Prüfperson ein

        und bestätigen Sie die Eingabe mit „fertig“.


      5. Fordern Sie die Prüfperson auf, das iPad möglichst unbewegt in einer konstanten Entfernung zu halten und lösen Sie die Messungen durch Tippen auf „1“, „2“ und „3“ aus.

        WICHTIG: die Prüfperson soll weiterhin dieselbe Entfernung einhalten!


      6. Messen Sie nun manuell mittels Maßstab die Entfernung,

        geben Sie diese über den Slider ein

        und bestätigen Sie die Eingabe durch Tippen auf „Speichern“.


      7. Sie sehen anschließend ein Live Bild und darunter eingeblendet die jeweilige Entfernung.

        Hier können Sie die Werte nochmals auf Genauigkeit überprüfen.
        Speichern Sie die Kalibrierung durch Tippen auf „Speichern“.
        Falls Sie Ungenauigkeiten feststellen können Sie die Kalibrierung jederzeit neu starten.



      Impressum #

      Hier können Sie Informationen über den Herausgeber der App einsehen.

      Schließen der Einstellungen #

      Durch Tippen auf das Icon Home schließen Sie die Einstellungen und erreichen den Startbildschirm.

      Testreihe konfigurieren #

      Es gibt drei Wege, um das Menü „Testreihen konfigurieren“ zu öffnen:

      1. Solange Sie nicht mehr als vier Testreihen angelegt haben lässt sich „Testreihen konfigurieren“ direkt durch Tippen auf das Plus öffnen
      2. Öffnen Sie das Menü

        Wählen Sie den Button „Testreihen“ konfigurieren
      3. Öffnen Sie die Reihenauswahl

        Tippen auf den Button „Testreihen“ konfigurieren

        Das Menü „Testreihen konfigurieren“ öffnet sich:

      Um eine eigene Testreihe anzulegen gehen Sie folgendermaßen vor:

      1. Tippen Sie auf „neue Testreihe anlegen“.
      2. Wählen Sie, ob Sie die neue Testreihe auf Basis einer Vorlage auswählen, oder eine komplett neue Reihe anlegen möchten. Im Beispiel wird eine komplett neue Reihe angelegt, also der Punkt „leere Testreihe anlegen“ ausgewählt.
      3. Geben Sie in dem Dialog einen Namen für die neue Testreihe ein.
      4. Bestätigen Sie Ihre Eingabe mit OK
      5. Die neue leere Testreihe ist ausgewählt und kann nun bearbeitet werden
      6. Um die Bezeichnung der Testreihe zu ändern tippen Sie auf das Icon Stift. Es öffnet sich ein Popup Fenster indem Sie einen neuen Namen eingeben können

        Bestätigen Sie Ihre Eingabe mit OK.
      7. Um eine Testreihe zu Löschen wählen Sie diese zunächst aus und tippen im Anschluss auf das Icon Papierkorb. Bestätigen Sie den Vorgang des Löschens durch Drücken auf OK innerhalb des Popup Fensters.

      Eigene Testreihe bearbeiten #

      Nachdem Sie wie im Punk 4.6. beschrieben eine eigene Testreihe angelegt haben, können Sie diese nun nach belieben konfigurieren, d.h. Sie können:

      • Neue Teste hinzufügen
      • Die Reihenfolge der Teste verändern
      • Teste löschen
      • Die Optotypenart für die Testreihe festlegen
      • Den Startvisus für die Testreihe festlegen
      • Den Hintergrund für die Testreihe festlegen

      Neue Teste zu eigener Testreihe hinzufügen #

      1. Öffnen Sie durch Drücken auf das „Plus“ rechts oben die Kategorien
      2. Durch Tippen auf die entsprechende Kategorie öffnet sich eine Liste mit den darin enthaltenen Testen.

      3. Wählen Sie einen oder mehrere Teste durch Antippen aus. Ein gewählter Test wird durch ein Häkchen auf der rechten Seite markiert
      4. Fügen Sie Ihre Testauswahl durch Drücken auf das Plus rechts oben Ihrer neuen Testreihe hinzu

      Reihenfolge der Teste verändern #

      Die Reihenfolge der Standardreihe ist unveränderbar, jedoch können Sie die Reihenfolge der Teste innerhalb Ihrer selbst angelegten Testreihen beliebig ändern.

      1. Um die Reihenfolge der Teste zu verändern, tippen und halten Sie Ihren Finger auf dem Icon mit den drei Strichen ganz rechts. Bewegen Sie Ihren Finger nun nach oben / unten und ziehen Sie dadurch den Test an die gewünschte Position (Drag&Drop)

      Teste innerhalb der eigenen Testreihe löschen #

      1. Um einen Test zu löschen Tippen Sie zunächst auf das rote Icon „Löschen“
      2. Bestätigen Sie im Anschluss durch Tippen auf „Löschen“

      Optotypenart für eigene Testreihe festlegen #

      1. Sie können für jede Testreihe eine bevorzugte Optotypenart festlegen mit der Sie Teste starten möchten. Über die Optotypen Wahltaste innerhalb der Steueroberfläche können Sie jedoch auch später jederzeit zwischen verschiedenen Optotypen wechseln.
        Öffnen Sie die Dropdown–Liste durch Tippen auf den Pfeil nach unten

        Die ausgewählte Optotypenart ist durch ein Häkchen auf der rechten Seite markiert. Tippen Sie einfach auf Ihre gewünschte Auswahl. Das Speichern der Auswahl und Schließen des Dialoges erfolgt automatisch.

      Startvisus für eigene Testreihe festlegen #

      1. Sie können für jede Testreihe einen bevorzugten Startvisus festlegen. Über die Größer- / Kleiner Wahltaste innerhalb der Steueroberfläche können Sie die Optotypen jederzeit größer und kleiner schalten.
        Öffnen Sie die Dropdown–Liste durch Tippen auf den Pfeil nach unten

        Der ausgewählte Startvisus ist durch ein Häkchen auf der rechten Seite markiert. Tippen Sie einfach auf Ihre gewünschte Auswahl. Das Speichern der Auswahl und Schließen des Dialoges erfolgt automatisch.

      Hintergrund für eigene Testreihe festlegen #

      1. Sie können für jede Testreihe einen bevorzugten Hintergrund festlegen. Öffnen Sie die Dropdown–Liste durch Tippen auf den Pfeil nach unten

        Der ausgewählte Hintergrund ist durch ein Häkchen auf der rechten Seite markiert. Tippen Sie einfach auf Ihre gewünschte Auswahl. Das Speichern der Auswahl und Schließen des Dialoges erfolgt automatisch.

      Personalisieren #

      Schnellwahltaste um den Begrüßungstext zu bearbeiten.

      1. Öffnen Sie das Menü
      2. Wählen Sie Personalisieren
      3. Sie erreichen innerhalb der Einstellungen direkt den Bereich Personalisierung. Fahren Sie wie in Punkt 4.2.8.5 beschrieben mit der Bearbeitung fort.

      Hilfe #

      Öffnet das Online Benutzerhandbuch www.help.paskal3d.com

      1. Öffnen Sie das Menü
      2. Tippen Sie auf den Button „Fragezeichen“, um die Online Hilfe zu öffnen (Sie benötigen eine Internetverbindung).

      Die Steueroberfläche #

      # 1 Button „Home“

      • Zurück zum Startbildschirm
      # 2 Vorschaubilder der Teste

      • Durch Tippen wird der Test ausgewählt und angezeigt
      • Wiederholtes Tippen auf denselben Test löst bei bestimmten Tests ein neues randomisiertes laden des Testes aus, d.h. es werden neue Optotypen dargestellt.
      # 3 Steuerelemente
      Button „Weiter“
      ruft den nachfolgenden Test auf
      Button „Zurück“
      ruft den vorherigen Test auf
      Button „Invers“
      invertiert die Seheindrücke
      Button „Optotypewahl“
      wechselt zwischen verschiedenen Optotypen
      Button „Augen“
      wechselt zwischen rechtem und linkem Auge
      Button „Größer“
      wählt größere Optotypen
      Button „Kleiner“
      wählt kleinere Optotypen
      # 4 Vorschau des Seheindrucks – rechtes Auges
      # 5 Vorschau des Seheindrucks – linkes Auges
      # 6 Umschalter zwischen
      3D zeigt das Hintergrundbild in 3D
      2D zeigt das Hintergrundbild in 2D
      neutral zeigt ein einfarbiges neutrales Hintergrundbild
      # 7 Button „Hinzufügen“

      • Fügt einen Test einmalig in die Reihe ein
      # 8 Button „iPad“

      • Verbindet ein zweites iPad (nur für AddOn PASKAL N)
      # 9 Button „Info“

      • Öffnet die Kurzbeschreibung des Testes
      • Ruft die ausführliche Testbeschreibung auf (Internetverbindung vorausgesetzt)
      # 10 Button „Aktualisieren“

      • Erneuert die Optotypen
      # 11 Button „Auge“

      • Zeigt die Lösung des Testes vergrößert an
      # 12 Labelbereich

      • Zeigt zusätzliche Informationen zum jeweiligen Test an



      Aufrufen der ausführlichen Testbeschreibungen #

      Für jeden Test können Sie eine kurze bzw. teilweise auch sehr ausführliche Testbeschreibung aufrufen.

      1. Tippen Sie innerhalb der Steueroberfläche auf den Button „Info“
      2. Es öffnet sich ein Fenster mit der Kurzbeschreibung
      3. Die ausführliche Beschreibung öffnen Sie, indem Sie auf den Button „Mehr“ tippen.
      4. Es wird ein neues Fenster mit der ausführlichen Testbeschreibung aufgerufen, dafür benötigen Sie eine aktive Internetverbindung.

        Sie schließen das Fenster indem Sie auf fertig tippen.
      5. Tippen Sie auf den Button „Zurück“, um wieder in die Steueroberfläche zu gelangen.

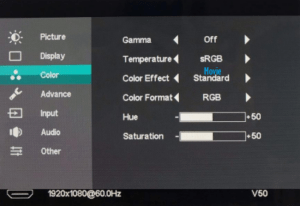

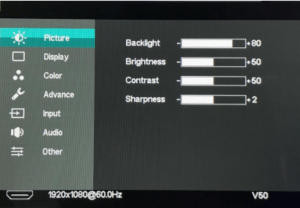

      3D-Monitore #

      Bildeinstellungen TechniSat #

      Der TechniPlus ISIO ist ein voll funktionsfähiger Fernseher, der sich mittels HDMI-Kabel per Apple TV starten lässt.

      Damit die Steuerung über das HDMI-Kabel funktioniert, muss beim Einrichten des Fernsehers zu Beginn ein Sendersuchlauf durchgeführt werden, damit eine „TV-Liste“ angelegt wird.

      ▶ Fernseher über das Apple TV starten

      Über den „Menü“-Knopf auf der Fernbedienung gelangt man zum „Hauptmenü“:

      Im Hauptmenü klickt man auf „Einstellungen“:

      Dann auf „Grundeinstellungen“:

      Hier müssen die folgenden Einstellungen vorgenommen werden:


      Wichtige Einstellungen:
      Schnellstart: „an“
      Quelle Autostart/-stop: „HDMI 1“
      Autostart: „an“
      Autostop: „an“
      Auto Standby: „aus“

      Danach diese Einstellungen mit der grünen Funktionstaste auf der Fernbedienung speichern.

      Nun zurück in das „Hauptmenü“ und dort auf „Bildeinstellungen“ klicken:

      Hier müssen die folgenden Einstellungen vorgenommen werden:


      Wichtige Einstellungen:
      Quelle: „HDMI 1“
      Bildmodus: „natürlich (Standard)*“
      Lichtsteuerung: „manuell“
      Hinterleuchtung: „80“
      Farbtemperatur: „neutral“
      Kontrast: „50“
      Helligkeit: „50“
      Farbe: „80“
      Brillanz: „Stufe 2“
      Bildschärfe: „weich“

      Innerhalb der „Bildeinstellungen“ bei „Erweiterten Einstellungen“ auf „Weiter“ klicken:


      Im Pop-up-Fenster nehmen Sie die folgenden Einstellungen vor:
      Wichtige Einstellungen:
      Kontrastverbesserung: „aus“
      Rauschunterdrückung: „aus“
      Seitenverhältnis: „original“
      Bewegungskompensation: „aus“
      Overscan: „aus“

      Mit der „Zurück“-Taste auf der Fernbedienung kommen Sie wieder ins Hauptfenster „Bildeinstellungen“.

      Anschließend diese Einstellungen mit der grünen Funktionstaste speichern.

      Im Pop-up-Fenster „Änderungen für alle Quellen speichern“ auswählen und mit „OK“ auf der Fernbedienung bestätigen:

      Durch mehrmaliges Betätigen des „Zurück“-Buttons kommen Sie dann wieder zurück ins Hauptmenü.

      Danach den Fernseher mit der Fernbedienung ausschalten (Stand-by-Modus). Das Apple TV mit dem HDMI-Kabel an den „In 1“-HDMI-Anschluss des Fernsehers anschließen (da die Quelle „HDMI 1“ angegeben wurde).

      Durch einmaliges Drücken des Home-Buttons (oben rechts) wird nun das Apple TV gestartet:

      Beim Start des Apple TVs geht nun zeitlich versetzt auch der Fernseher an:

      Auf dem Bildschirm ist nun der Home-Screen des Apple TVs zu sehen und für kurze Zeit die genutzte externe Quelle über „HDMI 1“.

      Wenn der Home-Button einige Sekunden gehalten wird, kann der Ruhezustand des Apple TVs aktiviert werden. Wird das Apple TV in den Ruhezustand geschickt, schaltet sich auch automatisch der Fernseher aus (Stand-by-Modus).

      ▶ Manuelle Auswahl der HDMI-Quelle:

      Wird der Fernseher nicht über das Apple TV gestartet, schaltet sich der Fernseher im „TV“-Modus ein. Um nun die verschiedenen AV-Quellen auswählen zu können, drückt man auf der Fernbedienung die „0“(gelb):

      Im erscheinenden Pop-up-Fenster wird die Quelle „HDMI 1“ aktiv ausgewählt:

      Nun sehen Sie wieder den Home-Screen des Apple TVs – vorausgesetzt das Apple TV ist auch an.



      Bildeinstellungen 3D HD-32 #

      Über den Menü-Knopf auf der Fernbedienung gelangt man zum Auswahlmenü:

      Im ersten Menü gelangt man zu den Bildeinstellungen:

      Wichtige Einstellungen:

      Bildmodus: Anwender (User)
      Kontrast: 0
      Helligkeit: 60
      Farbe: 60
      Schärfe: 0

      Weiter unten in den Bildeinstellungen muss beim Bildseitenverhältnis (Aspect Ratio) „Just Scan“ ausgewählt sein.

      Mit den Navigationstasten auf der Fernbedienung gelangt man oben in das Auswahlmenü zurück.

      Im Options-Menü muss der 3D-Typ ausgewählt werden:

      Wichtige Einstellung:

      3D-Typ: Top Bottom

      Die 3D-Einstellungen gehen im Stand-by-Modus verloren.

      Beim Einschalten des Monitors kann durch mehrmaliges Drücken der „Mode„-Taste die Top Bottom„-Einstellung direkt ausgewählt werden.

      Dafür muss das Apple TV per HDMI-Kabel mit dem Monitor verbunden und eingeschaltet sein.

      Bildeinstellungen LG 3D TV LF6509 #

      Um die bestmögliche Darstellung der App auf dem Fernsehgerät zu gewährleisten, sollten einige Bildeinstellungen getätigt werden.

      Gehen Sie mit der Fernbedienung des Fernsehgerätes auf „Settings“ und dort auf die erweiterten Einstellungen.

      Der Bildmodus muss auf „Standard“, das Format auf „Just Scan“ und die Energiespareinstellungen auf „Aus“ eingestellt werden.

      Als nächstes die Einstellungen für den Bildmodus auswählen und die Schärfe auf 0 setzen.

      Anschließend auf der linken Seite zum Menüpunkt „Allgemein“ wechseln und den Eco-Modus auf „Aus“ stellen.

      Zum Schluss unter „Start/Demo im Geschäft“ prüfen, dass dieser auf „Modus Nutzung daheim“ eingestellt ist.

      Bitte beachten Sie, dass die Einstellungen bei längerer Trennung von der Stromversorgung eventuell wiederholt werden müssen. Laut den Informationen des Herstellers LG ist die Standby-Funktion am besten für eine lange Lebensdauer des Fernsehers.

      Eventuell müssen die Einstellungen sowohl im 2D- als auch im 3D-Modus am Fernsehgerät durchgeführt werden.

      FAQ #

      Hier finden Sie Antworten zu häufig gestellten Fragen.

      Das iPad lässt sich nicht mit dem Apple TV verbinden / auf dem iPad wird kein Apple TV zum Verbinden angezeigt #

      Zu prüfen:

      1. Ist die PASKAL 3D App auf dem Apple TV geöffnet?
        Schließen Sie im Zweifel noch mal alle geöffneten Apps auf dem iPad und auf dem Apple TV. Starten Sie dann zuerst auf dem Apple TV die PASKAL 3D App und im Anschluß die PASKAL 3D App auf dem iPad. Versuchen Sie die Geräte erneut zu verbinden. Eine ausführliche Anleitung finden sie hier: PASKAL 3D App starten, schließen und Geräte verbinden
      2. Verwenden Apple TV und iPad denselben Verbindungsmodus?
        Apple TV und iPad müssen denselben Verbindungsmodus eingestellt haben, also entweder beide „Mehrgeräte Modus AN“ oder „Mehrgeräte Modus AUS“.
        Ist der Mehrgeräte Modus AUS muss Bluetooth am Apple TV und am iPad aktiviert sein. Die Einstellungen zu Bluetooth finden Sie in den Einstellungen des iPads bzw. Apple TV direkt. Um den Verbindungsmodus innerhalb der PASKAL 3D App zu überprüfen lesen Sie bitte diesen Abschnitt: Verbindung

      Es können nur die ersten 3 Tests gewählt werden, die restlichen Tests sind inaktiv #

      Lösung: Sie haben keine Lizenz, die Lizenz ist abgelaufen oder die Nutzerdaten sind durch ein Update des Betriebssystems zurückgesetzt worden.
      Führen Sie die Registrierung mit Ihren Benutzerdaten bitte erneut durch. Eine ausführliche Anleitung dazu finden sie hier: Registrierung und Freischaltung

      Sonstige Informationen #

      Hier finden Sie weitere hilfreiche Informationen rund um PASKAL 3D.

      Hardware - Montage #

      Direktablesung

      Bei der Direktablesung wird der 3D-Monitor auf der dem Kunden gegenüberliegenden Seite in Augenhöhe an die Wand montiert. Der Refraktionsabstand wird vom Kopf des Kunden bis zum 3D-Monitor gemessen. Wird der 3D-Monitor – wie in unserer Grafik – in Augenhöhe montiert, ist keine Neigung erforderlich.

      Spiegelablesung

      Der 3D-Monitor wird mit geringem Abstand über dem Kopf des Kunden angebracht, leicht nach unten geneigt und der Spiegel in Augenhöhe des Kunden montiert. Der Neigungsgrad des Spiegels orientiert sich an der Neigung des 3D-Monitors, ist jedoch entgegengesetzt und sollte ungefähr dem halben Winkel entsprechen (z.B. 3D-Monitor = 10° nach unten, Spiegel = 5° nach oben geneigt). Richtig justiert wurde das System, wenn auf dem 3D-Monitor vom Refraktionsstuhl aus durch den Spiegel betrachtet die Auslöschung nahezu 100 % beträgt. Der Refraktionsabstand wird vom Kopf des Kunden bis zum Spiegel und vom Spiegel bis zum 3D-Monitor gemessen. Dieser Abstand sollte in den Einstellungen der Applikation ebenfalls angegeben werden.

      Hinweis

      Eine korrekte Ausrichtung von 3D-Monitor und Spiegel zueinander sowie eine möglichst genaue  Messung des Refraktionsabstandes sind maßgeblich für eine präzise Refraktion.

      Zirkulare Polfilter #

      Passende Filter für Phoropter und Messbrillen

      Die meisten Phoropter-Hersteller haben inzwischen reagiert und bieten die Umrüstung auf zirkular polarisierende Filter an. Filter für die Messbrillen werden schon seit geraumer Zeit angeboten.
      Eine gute Adresse zur Umrüstung von Phoroptern ist außerdem der Optikservice Dolgner in Bad Hersfeld.

      PASKAL 3D 4.0 - Installation #

      PASKAL 3D 4.0 - Ablauf der Nahglasbestimmung #

      Schlagen  Sie  bearbeiten
